Distribuovaný monitorovací modul - DMM1

Distribuovaný monitorovací modul DMM1 je určený na nezávislé monitorovanie už fungujúcich a rozľahlých výrobných technológií. Pripája sa jednoducho na už zabudované snímače technologických parametrov, bez ovplyvnenia a zníženia presnosti už existujúcich meracích prístrojov a regulátorov. Pri využití digitálnych výstupov sa dá využiť aj ako autonómny regulátor, alebo na diaľkové spínanie a ovládanie. V prípade použitia špeciálnych výmenných modulov je možné nimi zrealizovať vstup aj výstup neštandardných signálov.

· Popis

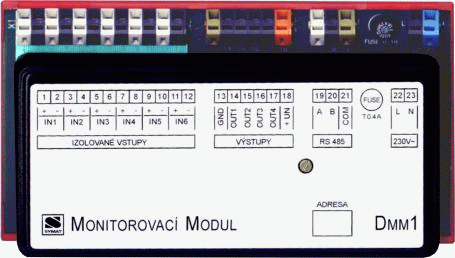

Monitorovací modul je konštrukčne riešený na jednej doske plošného spoja, na ktorej je zdroj, svorky, výkonné a komunikačné jadro elektroniky a konektory na pripojenie výmenných modulov. V súčasnosti sú k dispozícii výmenné moduly na meranie teploty termočlánkov, napätí, prúdov a periódy alebo počtu impulzov. Všetky výmenné moduly sú galvanicky oddelené, každý má dve vstupné svorky na základnej doske.

Základná doska je uložená vo vaničke "WAGO", ktorá umožňuje upevnenie monitorovacieho modulu na rozvádzačovú lištu DIN TS35. Celý modul okrem je okrem svorkovnice a poistky na malé napätie plne zakrytovaný.

Výkonné jadro obsahuje procesor kompatibilný s Intel 80C51 s 64KB FLASH ROM pamäťou programu programovateľnou cez sériové komunikačné rozhranie, pracovnú dátovú pamäť XRAM 1kB, DATA 256 byte, pamäť EEPROM 2kB na I2C rozhraní (voliteľne v rozsahu veľkosti 512B - 32kB). Na doske, pod horným plastovým krytom je umiestnený servisný konektor a dve signallizačné LED diódy. Zelená je použitá na indikáciu prítomnosti napájacieho napätia a červená na programovú indikáciu. Servisný konektor slúži na programovanie procesora. Komunikačné rozhranie RS-485 je prístupné na samostatných svorkách mimo krytu.
