Skříň na výkresy. Katalogové číslo: 3742 Typ, parametry: Výrobce: Rok výroby/repase: nezadáno Popis: šířka - 1320mm hloubka - 950mm výška - 840mm
Vrtačka stolní sloupová bez stolu V 20. Katalogové číslo: 3741 Typ, parametry: V 20 Výrobce: TOS Rok výroby/repase: nezadáno Popis: max. průměr vrtání 20 mm vrtací hloubka 160 mm průměr vrtacího vřetena 18/21 mm kužel ve vřetenu Morse 3 vzdálenost osy vřetena od sloupu 250 mm svislý pohyb vřeteníku 370 mm otáčky vřetena: - počet stupňů 9 - rozsah 71-2800 ot/min posuvy: - počet stupňů 4 - rozsah 0.08-0.32 mm/ot elektromotor 1.6 kW půdorysná plocha stroje 510x970 mm váha stroje - základní typ 360 kg

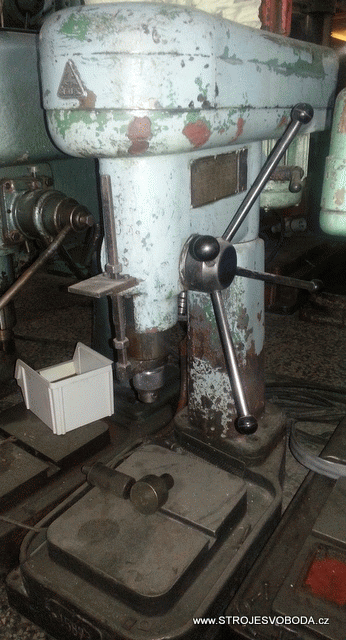

Vrtačka stolní sloupová V 20. Katalogové číslo: 3739 Typ, parametry: V 20 Výrobce: TOS Rok výroby/repase: nezadáno Popis: max. průměr vrtání 20 mm vrtací hloubka 160 mm průměr vrtacího vřetena 18/21 mm kužel ve vřetenu Morse 3 upínací plocha základní desky 280x335 mm vzdálenost vřetena od upínací plochy základní desky 130-500 mm vzdálenost osy vřetena od sloupu 250 mm svislý pohyb vřeteníku 370 mm otáčky vřetena: - počet stupňů 9 - rozsah 71-2800 ot/min posuvy: - počet stupňů 4 - rozsah 0.08-0.32 mm/ot elektromotor 1.6 kW půdorysná plocha stroje 510x970 mm váha stroje - základní typ 360 kg
Vrtačka otočná VR 6 A. Katalogové číslo: 3738 Typ, parametry: VR 6 A Výrobce: Kovosvit n.p. Rok výroby/repase: 1975 Popis: Největší průměr vrtání zplna v oceli pevnosti 588 MPa 63mm v šedé litině pevnosti 245 MPa 80mm Největší průměr vyvrtávání v oceli pevnosti 588 MPa 300mm Největší závit v oceli pevnosti 588 MPa M 64x4 v šedé litině pevnosti 245 MPa M 85x4 Vzdálenost od osy vřetena k vedení pláště 387x2000mm Roztečná kružnice vrtaných děr 1408x4596mm Vzdálenost konce vřetena od základny 540x1865mm Svislé přestavení ramena 950mm Vodorovné přestavení vřeteníku po ramenu 1613mm Otáčení ramena okolo sloupu 0-360° Průměr hlavy vřetena 80mm Průměr vřetena 45mm Kužel ve vřetenu Morse 5 Zdvih vřetena 380mm Otáčky vřetena počet stupňů 16 normální řada 11,2-2000min-1 Posuvy vřetena počet stupňů 16 rozsah 0,035-2,8mm/ot Elektromotor vřeteníku 5,5kW Upínací plocha základny 2290-1080mm Počet, šířka a vzdálenost upínacích drážek 3x30x250mm Rozměry stroje 3240x1300x3900mm Hmotnost stroje 5800kg
Vrtačka otočná VO 50. Katalogové číslo: 3737 Typ, parametry: VO 50 Výrobce: Kovosvit n.p. Rok výroby/repase: 1983
Type: Radial rilling Machine made by MAS Model: VO-63/2000 New in: 1989 Placement: our warehouse in Prague / Czech Republic Max drilling capacity (steel) 63mm Max drilling capacity (cast iron) 80mm Spindle travel 380mm Taper in spindle MK6 Feed range 0,035-28 mm/r Longitudinal travel (x-axis): 2000mm Vertical displacement of arm: 950mm Base dimensions 1120x3240mm Revolutions 11,2-2000 rpm Main motor power 5,5kW Total power 8,5kW Weight of the machine 6900kg Accessories: cube table 1pc, cooling, set of tooling
Průměr obrobku 400mm Délka obrobku 2000mm Příslušenství: Výměnná kola Dokumentace
Specifikace: Rozměr stolu 700 x 300 mm Upínací kužel: SK 40 Pojezd osy X 500 mm Pojezd osy Y 250 mm Pojezd osy Z 400 mm Otáčky vřetene 40 - 2000 U/min Posuvy 8 - 400 mm/min Max váha obrobku 120 kg Výkon hlavního motoru 2,2 kW Příkon 4 kW Napětí 380V Váha 1460 kg Rozměr stroje 1160 x 1600 x 2150 mm Rozměr el kabinetu 600 x 350 x 1250 mm Příslušenství: Odměřování Mitutoyo ve třech osách Chlazení Protisuport Rychlá frézovací hlavice Obrážecí hlava Dělící aparát Upínací nástroje Další viz. foto
Manufacturer: TOS Hulin Type: SKIQ 8 CNC B Year of construction: 1992 Location: Czech Republic, warehouse Prague Technical data: faceplate diameter 800 mm swing diameter 1100 mm turning height 755 mm control Siemens 3 travel -x axis 625 / 80 mm travel -z axis 630 mm workpiece height max.690 mm max. workpiece weight4000kg Shank diameter 40 x 40 mm transmission ratio 1 4 - 100 U/min transmission ratio 2 16 - 400 U/min Torque 8060 Planscheibe Nm drive capacity - spindle motor 30 kW positioning steps 0,01° rapid traverse 8 m/min turning speed range - milling 1 = 8,5 - 350 U/min 2 = 26 - 1070 U/min 3 = 80 - 3312 U/min total power requirement 53 kW weight of the machine ca.16 t dimensions of the machine ca. 3,2 x 2,6 x 5 m Accessories Chip conveyor Coolantsystem driven tools - C-axis central lubrication chuck tool holders
Výrobce: MAS Kovosvit Rok výroby: 1999 Umístění: Česká republika / Praha Smíchov / sklad Specifikace: Oběžný průměr nad ložem 500mm Točná délka 1500mm Oběžný průměr nad suportem 350mm Upínací kužel vřetene METRIC 90 Výkon hlavního motoru 22kW Rozměry stroje d x š x v 3130x1560x1845mm Váha stroje 2600kg Max váha obrobku mezi hroty 350kg Rozsah otáček vřetene 0-3000 /min Vrtání vřetene 82mm Příslušenství: Řídící systém Heidenhain Manual Plus M Kalené lože Sklíčidlo Lunety Čelisti Upínací nožová hlava Multifix Dokumentace Další viz. foto
